1 :Главный переключатель Вкл./Выкл.
2 : Кнопка ручного сброса блокировки
3 : Крышка
4 : Предохранитель с временной задержкой(4 A)

5 : Разъем для программатора
6 : Дисплей DIEMATIC-m3

 Дисплей:

1 :Текстовая и цифровая индикация

2 : Графический индикатор отображения программы для контура А, В или С на 24 часа

3 :  Период отопления с пониженной комнатной температурой или запрещенного нагрева водонагревателя

4 :   Период отопления с комфортной комнатной температурой или разрешенного нагрева водонагревателя

5 : Мигающий курсор, обозначающий текущий час

6 : Цифровая индикация (текущий час, изменяемые величины, параметры и т.д.)

7 : Номер котла, для которого отображаются параметры.

См. раздел: доступ к параметрам ведомых котлов (Панель управления K3) каскада

8 : Мигающие стрелки обозначают, что значения параметров могут быть изменены при помощи клавиш + и -

9 : Символы работы контуров
  Открытие 3-ходового смесителя
  Закрытие 3-ходового смесителя
 : Насос отображаемого контура работает

A B C : Имя отображаемого контура

10 : Стрелки, указывающие выбранную часовую программу (P1, P2, P3 или P4) для отображаемого контура A, B, C или включение ручного летнего режима работы

11 : Символы, обозначающие активное состояние входов/выходов
 : Загрузочный насос ГВС работает
 :  Летний режим работы (Автоматический или Ручной)
 : Запрос на запуск горелки

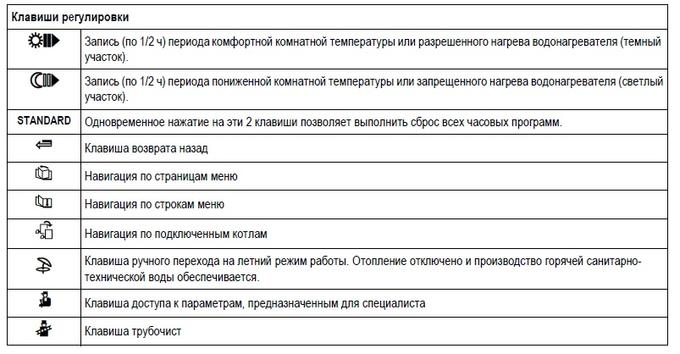

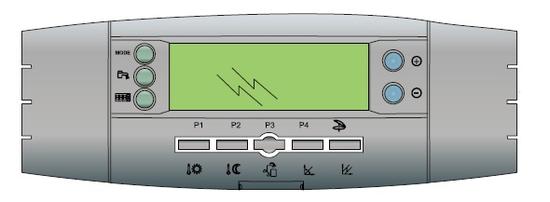

Клавиши, доступные при закрытой крышке

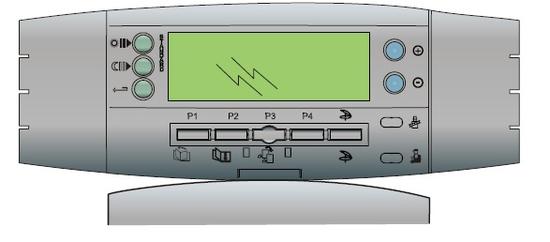

Клавиши, доступные при открытой крышке
