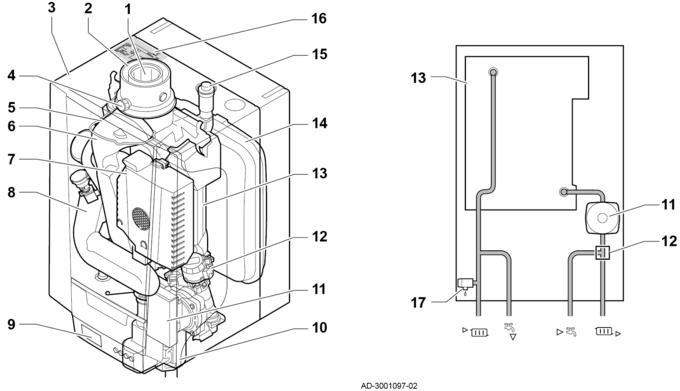

PMC-S 24 - PMC-S 34

1 Отвод дымовых газов
2 Подача воздуха
3 Обшивка/забор воздуха
4 Отвод для измерения дымовых газов
5 Электрод розжига/ионизации
6 Отвод дымовых газов
7 Газовый/воздушный тракт с вентилятором, блок газового клапана и блок горелки
8 Шумоглушитель-забор воздуха
9 Соединительный блок / Панель управления
10 Сифон
11 Циркуляционный насос модулирующий с индексом энергоэффективности EEI < 0,23 Подробнее
12 Трехходовой клапан
13 Теплообменник (ЦО) из сплава алюминий/кремний
14 Расширительный бак
15 Автоматический воздухоотводчик
16 Идентификационная табличка Подробнее
17 Предохранительный клапан 3 bar

 Подающая труба контура отопления (первичный контур)

Подающая труба контура отопления (вторичный контур)

Обратная линия контура отопления (вторичный контур)

Обратная линия контура отопления (первичный контур)
