Два варианта установки панели:

- крепление под котлом и подключение штатным кабелем с разъемом.

- крепление на стене (предусмотрены отверстия на задней части соединительного блока).

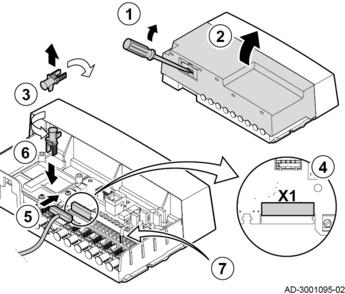

1. При помощи отвертки аккуратно откройте крышку сзади соединительного блока.
2. Откройте крышку соединительного блока.
3. Отсоедините кабельный зажим. Повернуть кабельный зажим.
4. Снять защитную крышку с разъема X1 HMI на электронной плате CB-06 в соединительном блоке.
5. Вставить кабельную вилку в разъем.
6. Плотно вставьте кабельный зажим на место.
7. Подсоедините необходимые внешние системы регулирования к
другим разъемам. Выполните следующие действия:

• Отсоедините кабельный зажим.
• Повернуть кабельный зажим.
• Поместите кабель под кабельный зажим.
• Плотно вставьте кабельный зажим на место.
• Закройте соединительный блок и проверьте, что он хорошо защелкнут.

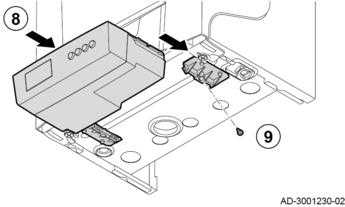

8. После окончания всех подключений вставить соединительный блок в направляющие под котлом.

9. Закрепите соединительный блок при помощи винтов (1 винт в каждой направляющей).
