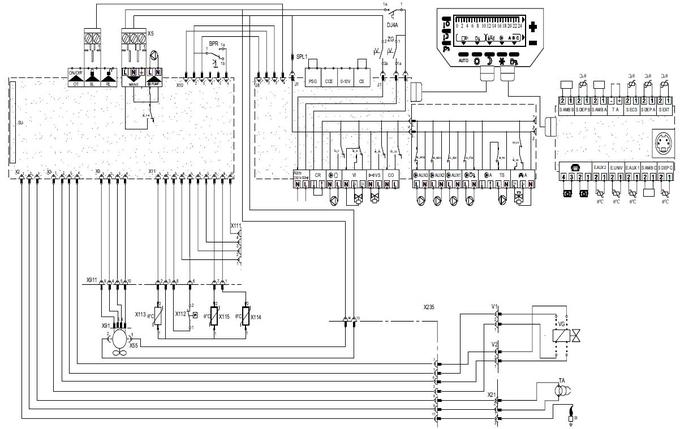

Электрическая схема C230

SP-C230

Alim 230V : Эл. питание 230В/50Гц
0-10 V : Вход

: Загрузочный насос
: Рециркуляционный насос котла
A : Циркуляционный насос контура A

AUX : Вспомогательный насос

PUMP : Насос
Телефонное реле
A : 3-ходовой клапан контура A
VS : Клапан
BPR : Нажимная кнопка ручной разблокировки
CCE : Устройство циклического контроля герметичности
CO : Отсечная заслонка
CR : Релейный контакт
CS : Предохранительный контакт
DJ4A : Предохранитель
E AUX 1,2 : Дополнительный вход
E UNIV : Универсальный вход

J- / X...: Разъем печатной схемы

L : Фаза
N : Нейтраль

PCU : Электроника управления работой
PSG : Реле давления газа

RL AUX : Реле управления дополнительным насосом

RL CO : Реле отсечной заслонки
RL ECS : Реле управления загрузочным насосом
RL P : Реле рециркуляционного насоса
RL PA : Реле управления циркуляционным насосом
RL VA : Реле управления трехходовым клапаном
RL VI : Реле управления отсечным клапаном
RL VS : Реле защитного клапана

S AMB : Датчик комнатной температуры

S DEP : Датчик подающей линии

SONDE DHW in : Датчик ГВС

S ECS :Датчик ГВС

S EXT : Датчик наружной температуры
SI : Датчик ионизации
TA : Трансформатор розжига
TF : Термостат уходящих газов
TS : Защитный термостат
V1, V2 : Разъем газового клапана
VG : Газовый клапан
VI : Отсечный клапан
X... : Разъем печатной схемы - PCU
X111 : Хранение параметров
X112 : Реле давления уходящих газов
X113 : Датчик котла
X114 : Датчик температуры теплообменника

X115 : Датчик обратной линии

X235 : Разъем панели управления котла 230 В
X911 : Разъем панели управления котла Низкое напряжение
ZG : Главный переключатель
