Предохранительный контакт (CS)

Подключение внешнего устройства безопасности (или последовательное подключение нескольких устройств).

Например: станция нейтрализации конденсата, реле отсутствия воды, пожарная безопасность, термостат уходящих газов (GV21)...

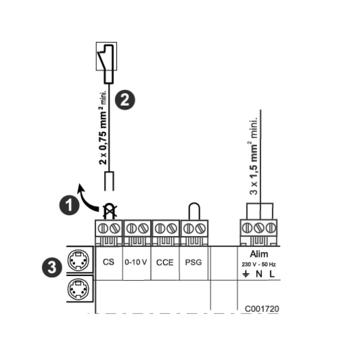

C001720
  1. Удаляемая перемычка
  2. Подключить размыкающее устройство к зажимам разъема CS
  3. Подключение для ведомых котлов в каскаде и модуля DIEMATIC VM

Конфигурация входа CS (меню #КОТЕЛ ) :

  • ВХОД CS отрегулирован на 2: Блокировка. Погасание работающей горелки. Автоматический повторный запуск, когда предохранительный контакт (CS) снова замкнется.

  • ВХОД CS отрегулирован на 3: Блокировка котла. Необходима ручная разблокировка, чтобы перезапустить котел.

    Термостат уходящих газов (доп. оборудование, ед. поставки GV21)

G000943
