Описание платы SCB-10

Плата SCB-10 позволяет:

  • управление двумя смесительными контурами, установленными на коннекторе X15
  • управление 3им смесительным контуром с опционной платой, установленным на коннекторе X8
  • управление контуром ГВС
  • установка в каскаде (с системными датчиками 1 или 2 обозначения 11 и 12 ниже)

См.: Приложение A - Функциональность зон и подключение SCB-10

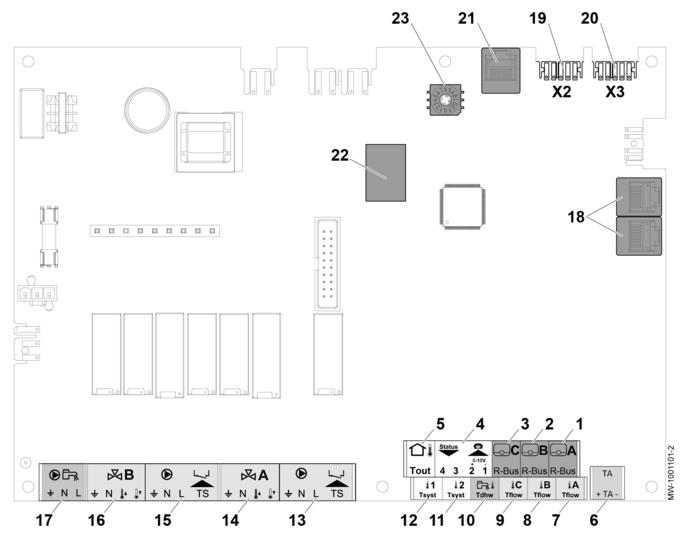

MW-1001101

1 Датчик внутреннего воздуха - зона A
2 Датчик внутреннего воздуха - зона B
3 Датчик внутреннего воздуха - зона C
4 Программируемый вход и 0-10 В
5 Датчик наружной температуры
6 Анод принужденного тока (TAS) или моделирующий коннектор (1)
7 Датчик температуры прямой линии - зона A
8 Датчик температуры прямой линии - зона B
9 Датчик температуры прямой линии - зона C
10 Датчик ГВС
11 Системный датчик 2
12 Системный датчик 1
13 Насос и термостат безопасности - зона A
14 Трехходовой клапан - зона A

15 Насос и термостат безопасности - зона B
16 Трехходовой клапан - зона B
17 Насос горячей санитарно-технической воды
18 Коннекторы кабелей S-BUS
19 Коннектор END для подключения шины L-BUS
20 Соединение L-BUS к блоку управления (CU-XXXX)
21 Коннектор шины S-BUS
22 Коннекторы шины Mod-BUS
23 Колесо кодирования, позволяет выбрать номер генератора в каскаде на шине Mod-Bus

 (1) При наличии устройства подготовки ГВС: подключите анод TAS (Titan Active System) к TA.
В противном случае: подключите моделирующий коннектор (= аксессуар, входящий в комплект поставки датчика ГВС, AD212).
