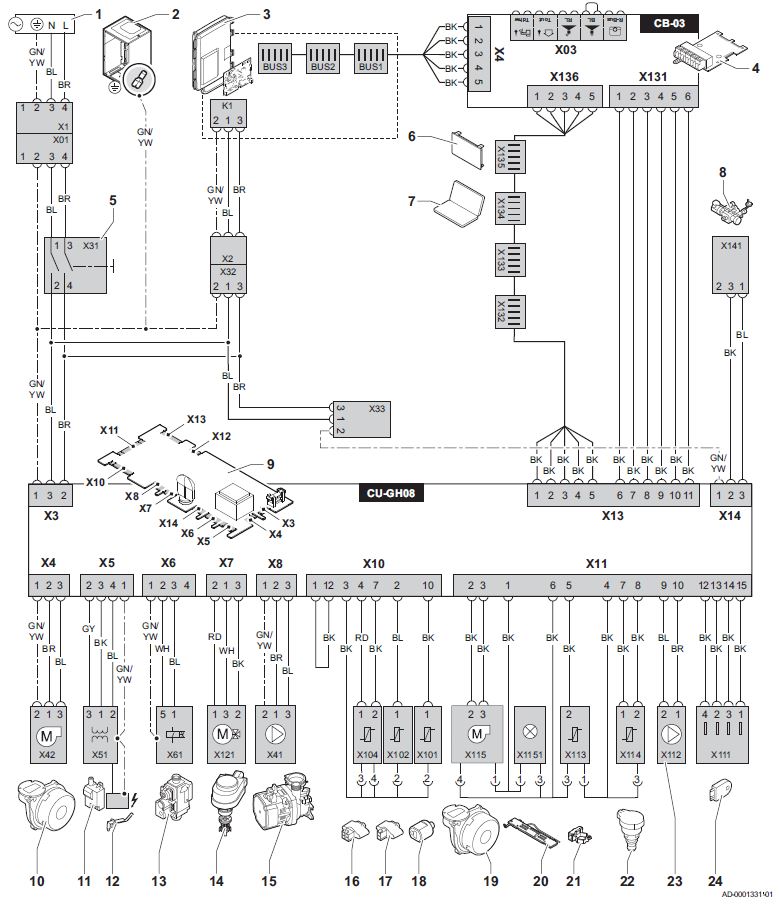

Электрическая схема AMC 15-25-35-25/28 MI

AD-0001331
  1. Электропитание (P)
  2. Разъем заземления
  3. Корпус SCU
  4. Подключение платы (CB-03)
  5. Переключатель вкл/выкл (S)
  6. Дисплей (DIS)
  7. Разъем для технического обслуживания
  8. Устройство автоматического заполнения
  9. Плата управления CUGH-08
  10. Электропитание вентилятора
  11. Трансформатор розжига (IT)
  12. Электрод розжига/ионизации (E)
  13. Газовый клапан (GB)
  14. Трехходовой клапан (3WV)
  15. Циркуляционный насос (ЦО)
  16. Датчик температуры подающей линии (FTS)
  17. Датчик температуры обратной линии (TR)
  18. Датчик температуры горячей санитарно-технической воды (TDHW)
  19. Сигнал ШИМ вентилятора (PWM)
  20. Подсветка котла
  21. Датчик Холла (FS)
  22. Датчик давления (PS)
  23. Сигнал ШИМ насоса
  24. Плата хранения параметров (CSU)

BK Черный
BL Синий
BR Коричневый
GN/YW Зеленый/Желтый
GY Серый
RD Красный
WH Белый
YW Желтый
