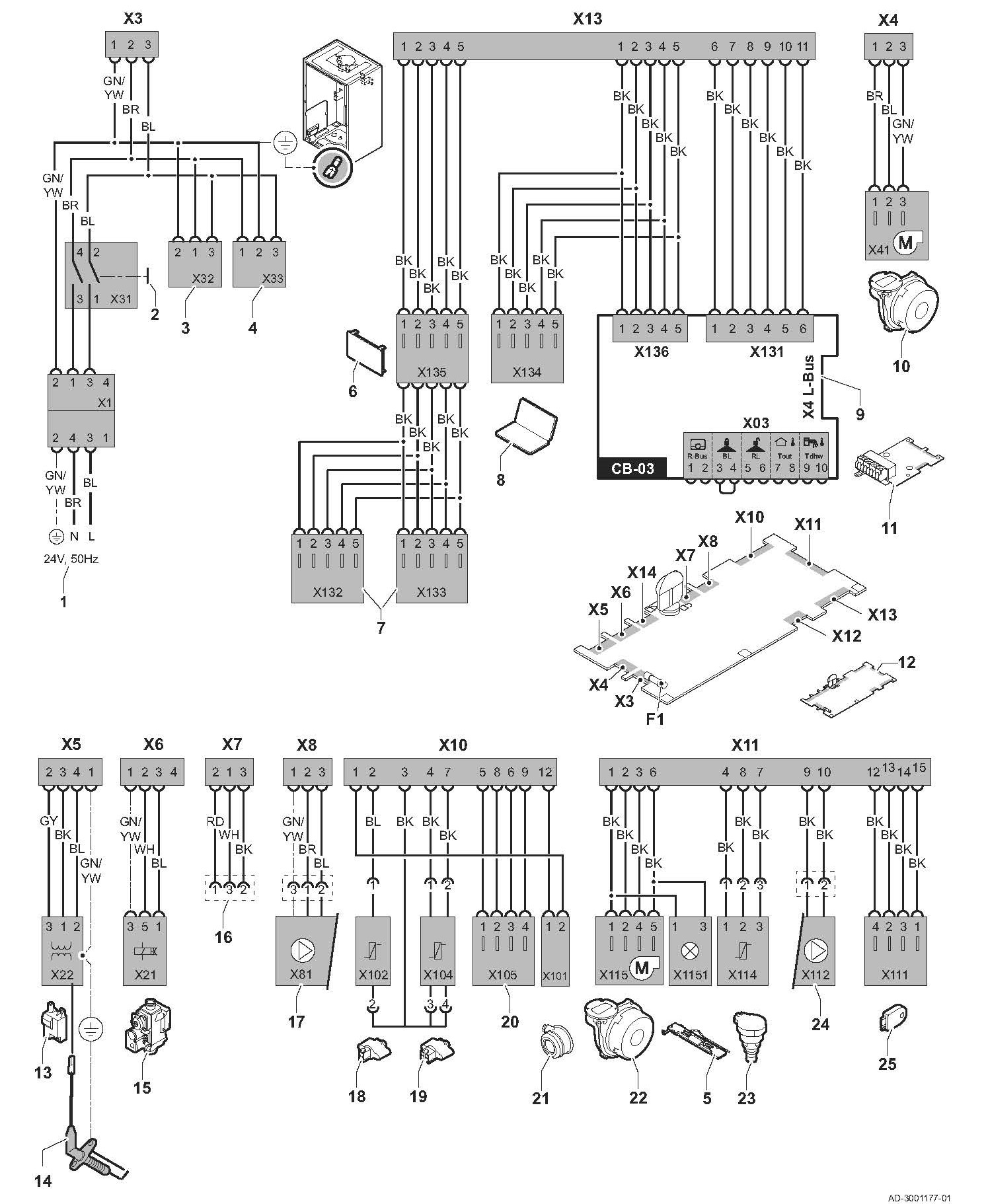

Электрическая схема

1 Электрическое питание
2 Переключатель включения / выключения

3 Питание для электронных плат управления SCB-xx

4 Питание для электронных плат управления IF-01
5 Внутренняя подсветка
6 Дисплей
7 Место подключения дополнительных электронных плат SCB-xx
8 Сервисное подключение
9 Подключение L-Bus для электронных плат управления SCB-xx
10 Питание вентилятора
11 Стандартная электронная плата управления CB-03
12 Блок управления CU-GH08
13 Трансформатор розжига
14 Электрод розжига/ионизации
15 Блок комбинированного газового клапана
16 Подключение к  электронной плате CB-08 (для трехходового клапана 24 В или 230 В)
17 Питание насоса

18 Датчик температуры обратной линии (NTC 10 кОм/25 °C)
19 Датчик температуры прямой линии (NTC 10 кОм/25 °C)
20 Место подключения датчика дымовых газов (PTC < 20 Ом/25 °C)
21 Место подключения реле дифференциального давления воздуха (снять перемычку)
22 Управление вентилятором
23 Датчик давления
24 Управление для ШИМ насоса
25 Информация о хранении (CSU)

BK Черный
BL Синий
BR Коричневый
GN Зеленый
GY Серый
RD Красный
WH Белый
YW Желтый
