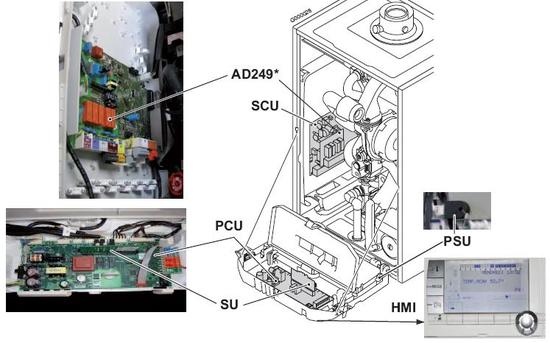

PCU : первичная плата (управляет работой котла: насос, горелка, газовый клапан, вентилятор, защитный термостат, трансформатор розжига, датчик протока, датчики котла, переключатель вкл./выкл.).

ВНИМАНИЕ : плата PCU находится под напряжением  230 В независимо от положения переключателя вкл./выкл.

SU: плата безопасности

SCU : вторичная плата (различные контура: А, В, С, ГВС и AUX )

PSU : хранение параметров электронных плат PCU и SU

* AD249 : Плата 3-ходового клапана для управления смесительным контуром (доп. оборудование).

Для индикации работы платы PCU, SCU и SU содержат светодиод (LED) :

LED горит: электронная плата находится под напряжением - нормальная работа
LED не горит: электронная плата не подключена к электросети или неисправна
LED мигает: плата обнаружила ошибку или плата неисправна
