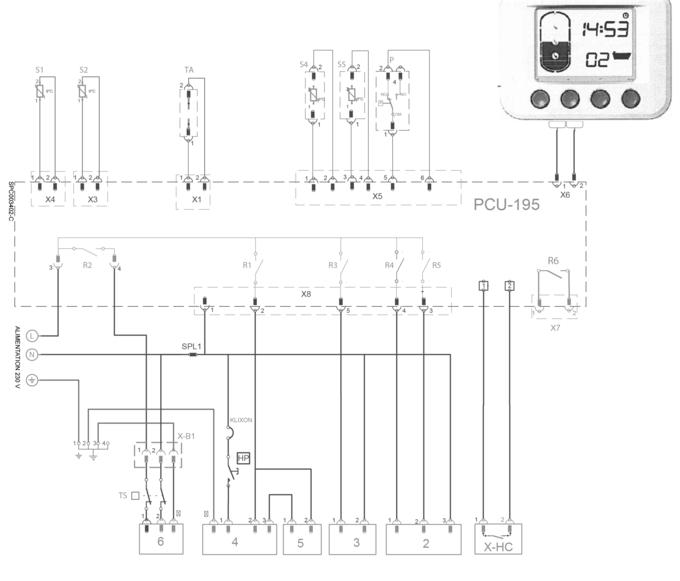

Принципиальная электрическая схема - после 03-2016

SPC003402
  1. Панель управления
  2. Вентилятор
  3. Электрический клапан для размораживания
  4. Компрессор
  5. Конденсатор
  6. Электрический нагревательный элемент

 Земля

L Фаза

N Нейтраль

P Реле Давления

R1 - R6 Реле

S4 Датчик испарителя

S5 Датчик комнатной температуры

SPL1 Место соединения проводов

TA Анод с наводимым током

TS Защитный термостат

X1 Подсоединение к аноду с наводимым током

X3-S2 Центральный датчик ГВС

X4-S1 Верхний датчик ГВС

X5 Датчик комнатной температуры, Испаритель, Реле давления

X6 Подсоединение панели управления

X7 Клеммная колодка для управления дополнительным гидравлическим источником тепла

X8 Клеммная колодка

X-B1 Клеммная колодка для управления дополнительным электрическим источником тепла

X-HC Вход для двухтарифной работы (HP/HC : часы пиковой нагрузки - часы простоя).

Разрешение на нагрев горячей санитарно- технической воды в зависимости от настройки входа HP/HC (часы пиковой нагрузки - часы простоя)
