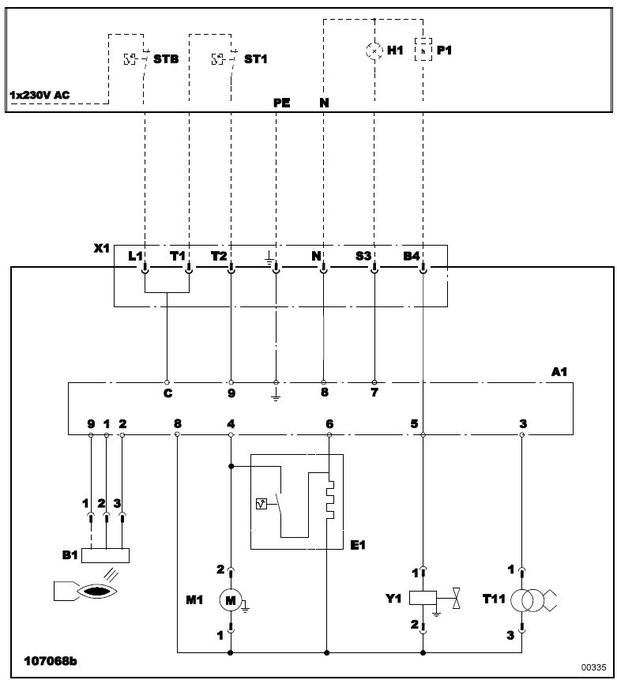

Электрическая схема

00335

A1 Блок управления и безопасности

B1 Детектор пламени

E1 Подогреватель (только для M 100 RS + M 100 S FF)

H1 Неисправность горелки

M1 Двигатель вентилятора

P1 Счётчик часов работы

STB Защитный термостат

ST1 Термостат 1 ступени

T11 Трансформатор розжига

X1 7-контактный разъём

Y1 Электрический клапан жидкого топлива
