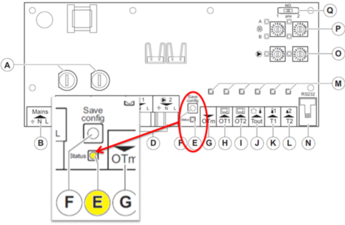

E :Светодиодный индикатор состояния:

• Включен: нормальная работа
• Мигает: неисправность
  • один цикл длится максимум 7 с
  • начало: 1 с включено / 0,5 с выключено, затем неисправность

M : Светодиодный индикатор состояния датчиков, насосов и клапанов:

• Просмотреть учтенные датчики:
  • индикатор датчика горит: датчик подключен и работает
  • мигание индикатора  2 раза в секунду: ошибка
  • мигание индикатора 4 раза в секунду: обнаружение текущей конфигурации

• Просмотреть действия CMix:
  • индикатор насоса    горит: насос подключен к питанию (выключен = насос отключен)
  • индикатор A горит: клапан открыт (мигание = текущее открытие)
  • индикатор B горит: клапан закрыт (мигание = клапан в стадии закрытия)

Список кодов неисправностей

Код неисправности	Описание	Мигающий код светодиодного индикатора	Проверка / решение
220	Датчик не распознан	Светодиод мигает 1 раз(а)	Проверить, что подключен датчик, для которого мигает светодиодный индикатор. Проверить сопротивление соответствующего датчика
221	Ошибка связи с управляемым оборудованием. Например, котёл, каскадная система регулирования или предыдущий модуль...	Светодиод мигает 2 раз(а)	Проверить, что управляемое оборудование включено. Проверьте соединение
222	Ошибка связи с одним или несколькими модулирующими программируемыми термостатами.	Светодиод мигает 2 раз(а)	Проверить, что управляемое оборудование включено. Проверьте соединение
223	Положение переключателя O или P не соответствует конфигурации, сохранённой в модуле. Было изменение конфигурации.	Светодиод мигает 4 раз(а)	Проверить положение круговых микропереключателей, нажать кнопку "save config". Если ошибка не исчезла, то повторить процедуру. Прочее
224 225	Внутренняя ошибка модуля	Светодиод мигает 5 раз(а)	- Проверить электрическое питание. Если оно в порядке, то повторить процедуру : Прочее - Модуль пытается исправить ошибку - Параметры, измененные при помощи Recom, сброшены на заводские настройки - Если даже после использования кнопки ’Save config’ ошибка не исчезла, то модуль необходимо заменить
Разное	Ошибка на управляемом оборудовании. Например, котёл, каскадная система регулирования или предыдущий модуль	Светодиод мигает 3 раз(а)	См. инструкцию для подключенного оборудования

(1) Коды неисправности доступны только при наличии системы регулирования OpenTherm (Например, Модулирующий программируемый комнатный термостат)
