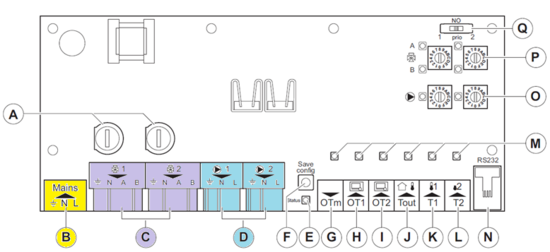

A Предохранители: A1 (контур 1) и A2 (контур 2) = 4 AT  на контур

B Питание платы 230 В

C Подключения трехходовых клапанов контуров 1 и 2 : Максимальный ток на клапане 1 А

D Подключения насоса контуров 1 и 2:
 - Максимальный ток на насосе 2 А
 - Максимальная мощность насосов 1 Вт

E : Индикатор состояния Прочее

F : Кнопка Save config Прочее

G : Подключение котла, светодиодный индикатор состояния котла:

• Включен: котёл подсоединён и включен
• Мигает 2 раза в секунду: Ошибка
• Мигает 4 раза в секунду: Идёт определение конфигурации

H - I : Подключения модулирующих программируемых термостатов Прочее

J - K - L : Подключение датчиков Прочее

M : Индикаторы состояния: Прочее

N : Подключение для технического обслуживания Recom

O Круговые микропереключатели для настройки насосов 1 и 2, со светодиодными индикаторами Прочее

P Круговые микропереключатели для настройки клапанов 1 и 2, со светодиодными индикаторами Прочее

Q Переключатель приоритета оставить в положении 0 Прочее

Действуйте следующим образом:

1. Подключите необходимые датчики.
2. Подключите и настройте насос(ы): Прочее
3. Подключите и настройте клапан(ы): Прочее
4. Подключите один или несколько моделирующих программируемых термостатов:  Прочее
5. Подключить питание 230 В.
6. Для ввода и сохранения новой конфигурации удерживать нажатой в течение 1,5 с кнопку ’Save config’ (светодиодные индикаторы начнут мигать).
7. Используйте светодиодный индикатор, чтобы убедиться, что модуль всегда обнаруживает дефекты.

Запомните положение переключателей O, P и Q на рисунке.
