Электрическое подключение

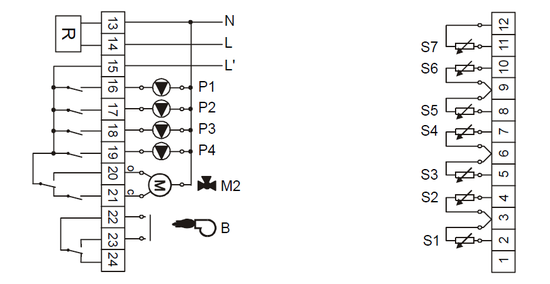

эл. схема

Сокращения, используемые на схеме:

обозначения эл. схемы

 Буквы C и O на выводах сервомотора M2 означают закрытие (C – close) клапана и открытие (O – open) клапана.

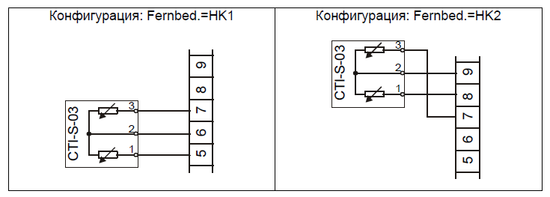

К одному из контуров отопления можно присоединить датчик внутренней температуры с задающим устройством (дистанционным регулятором) типа CTI-S-3. Решение о том, к какому контуру присоединить такой датчик, зависит от конфигурационного параметра Fernbed. Способ подключения внутреннего датчика с задающим устройством CTI-S-03 в зависимости от значения параметра Fernbed. представлен на рисунках:

эл схема2

 ВНИМАНИЕ :

  • Длина кабельных линий проводов датчиков не должна превышать 30 м при сечении медного провода 2 x 0.5 мм2.
  • Кабельные линии датчиков необходимо прокладывать на расстоянии не менее 30 см от линий электрического питания. Не допускается прокладывание всех линий (датчиков и проводов питания приборов) в одном жгуте. Линии датчиков или кабельные линии электропитания (регулятора, приборов управления) не должны образовывать петли вокруг регулятора.
  • Максимальная нагрузка на релейных выходах составляет 1A/230В. Управление оборудованием с большей мощностью или трёхфазными устройствами должно осуществляться с помощью дополнительных реле / интерфейсов.
  • В системах без WWB рекомендуется оставлять включённым питание регулятора также и после отопительного сезона. Это позволяет обеспечить защиту насосов и клапана смесителя от заклинивания, а также сохранить настройки регулятора. Отключение напряжения питания на срок более 30 дней может привести к потере настроек параметров и программ. Если питание регулятора в течение длительного времени остаётся отключенным, на электронных элементах может конденсироваться водяной пар, вредно влияющий на срок службы оборудования.
