В этой статье мы разберем отопительную кривую в приложении De Dietrich Smart .

1. Что такое отопительная кривая нагрева и как она работает?
2. Почему следует использовать отопительную кривую?
3. Что нужно для настройки отопительной кривой в De Dietrich Smart

4. Как настроить отопительную кривую?

   Что такое отопительная кривая нагрева и как она работает?

Отопительная кривая — это соотношение между температурой наружного воздуха и температурой воды в подающей линии. Насколько высокой должна быть температура воды для отопления дома, зависит от температуры наружного воздуха: чем холоднее на улице, тем выше должна быть температура воды для отопления.

Из-за того, что тепловые насосы работают при более низкой температуре нагреваемой воды по сравнению с традиционным котлом, важно оптимально контролировать температуру теплоносителя. Существует совсем небольшой диапазон, и, если задать температуру некорректно, это может отразиться на комфорте (нагрев будет занимать слишком много времени) или на потреблении (слишком большая температура приводит к увеличению расхода энергии).

Во время установки вашего теплового насоса или котла, монтажник следит за тем, чтобы отопительная кривая была настроена на правильное значение. Монтажник использует разную информацию для определения отопительной кривой. Качество изоляции, размер дома, количество контуров и тип системы отопления (теплые полы или радиаторы) определяют оптимальную настройку кривой. Как правило, предполагается, что отопительная кривая может быть выставлена ниже для домов с хорошей теплоизоляцией и оптимизирована для низкотемпературных систем отопления, например, теплые полы.

Обратите внимание, что настройка отопительной кривой в первый раз не гарантирует, что она будет оптимальной. Ей, возможно, потребуется регулировка во время эксплуатации системы отопления по причине следующего:

• Теплоизоляция не соответствует ожиданиям,
• Система отопления работает более эффективно, при изменении отопительной кривой от начального значения,
• Система отопления монтируется в основном в летний период, а её точная регулировка возможна только при более высоких нагрузках,

• Пользователь может внести корректировки, основанные на комфорте или потреблении.

  Почему следует использовать кривую нагрева?

Оптимально настроенная отопительная кривая обеспечивает максимально эффективность работы теплового насоса или котла. Другими словами, максимально возможное низкое потребление энергоресурсов.

Помимо эффективности, отопительная кривая также обеспечивает максимальный комфорт. Под комфортом мы подразумеваем, что в доме ощущается комфортно и регулировка температуры происходит в разумные сроки.

         Что нужно для настройки отопительной кривой в Smart TC?

Для настройки кривой потребуется следующее:

• Термостат комнатной температуры, подключенный к сети Wi-Fi
• Котел или тепловой насос.
• Датчик наружный температуры, подключенный к отопительному оборудованию.

Если наружный датчик не установлен, опционально можно использовать температуру в интернете для заданной местности. Это может быть менее точным, поэтому мы рекомендуем использовать наружный датчик.

Кривая может быть использована только если стратегия управления в соответствующем меню SMART TC установлена на:

• По наружной температуре,
• По наружной и комнатной температурам,
• Автоматическая.

В стратегии «По комнатной температуре» нельзя использовать отопительную кривую. При необходимости установите правильную стратегию на SMART TC. Параметр можно найти в разделе: Главное меню> Установка> Да> Стратегия управления> Выбор стратегии управления.

        Как настроить отопительную кривую?

1. В главном меню приложения «De Dietrich Smart» перейдите в меню в правом нижнем углу
2. Выберите «Настройки»,
3. Выберите «Отопительная кривая»,
4. Если доступно, выберите зону, которую вы хотите установить,
5. Установите желаемые значения.

Назначение отопительной кривой состоит в том, чтобы система работала эффективно, насколько это возможно (низкое потребление) при одновременном обеспечении комфорта. Другими словами, пытайтесь держать кривую нагрева как можно ниже, без потери комфорта. Кривая отображается в виде графика. На графике вы можете увидеть эффект от настроек.

Справа по вертикальной оси отображается температура воды в системе в градусах Цельсия. Внизу на горизонтальной оси отображается температура наружного воздуха в градусах Цельсия.

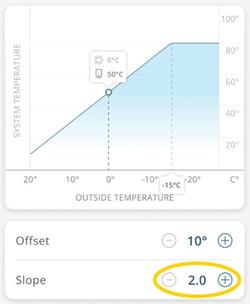

Проведите по горизонтали над графиком, чтобы увидеть во всплывающем окне, какая температура подачи задается в зависимости от температуры снаружи. В примере ниже, вы можете видеть, что температура подающей линии составляет 50 ⁰C при температуре наружного воздуха 0 ⁰C.

Для настройки отопительной кривой доступны 2 параметра.

1.       Сдвиг

Начальная точка отопительной кривой определяет низшую точку на графике при температуре наружного воздуха 20 градусов. Если вы установите ее выше, температура подающей линии будет повышаться быстрее по сравнению с температурой наружного воздуха. Мы рекомендуем изменять это значение только в случае, если, несмотря на увеличение угла наклона, сохраняются проблемы с комфортом. Это может быть достигнуто за счет снижения потребления.

2.       Наклон

Угол наклона — это параметр, который определяет, как быстро необходимо увеличить температуру воды в подающей линии при понижении температуры наружного воздуха. Угол наклона выражается в виде числа, например 1,5. Это значение действует, как коэффициент, и используется при расчетах температуры подачи.

Пример выполнения расчета:

(начальная точка + ((начальная точка - текущая температура наружного воздуха) * угол наклона))) = температура подающей линии

В примере ниже, расчет производится при температуре наружного воздуха -15  ⁰C:

(10 + ((20- (-15)) * 2.0))) = 80 ⁰C.

Принципы

В меню содержится ряд рекомендуемых значений для настройки отопительной кривой. Они основаны на степени изоляции дома (года постройки), типе системы отопления (теплые полы или радиаторы) и способа подключения термостата к тепловому насоса или котлу (R-bus, OpenTherm или On/Off). Посмотрите руководство по эксплуатации вашего устройства, чтобы ознакомиться с текущими рекомендуемыми значениями.

Несколько зон

Если ваш котел или тепловой насос поддерживают несколько отопительных зон, они автоматически отображаться в меню отопительной кривой. Таким образом можно установить отопительную кривую для каждой отдельной зоны. Выберите зону, в которой вы хотите настроить кривую, чтобы посмотреть на график и параметры.
