На двигатель 3-ходового клапана подаётся напряжение 220 Вольт.
Двигатель вращается всегда в одном и том же направлении. Он останавливается в нужном положении при срабатывания концевых выключателей.
Срабатывание левого концевого выключателя - это открытое положение клапана. Срабатывание правого концевого выключателя - закрытое положение = шток вышел = клапан в положении ГВС.

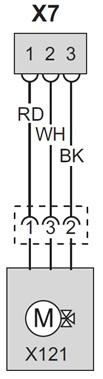

1 = контакт с двигателем при помощи левого концевого выключателя (красный провод).
2 = наконечник идет прямо к общему проводу двигателя (черный провод).
3 = контакт с двигателем при помощи правого концевого выключателя (белый провод).

Проверка при помощи омметра
Как минимум, один концевой выключатель должен быть замкнут.
Измерить между 2 и 1 или 3.
Измеренное значение - приблизительно 9,3 кОм.

Если измеренное значение =
∞ :концевой выключатель или двигатель неисправны.
9,3 кОм :концевой выключатель или двигатель исправны.
