Любая операция внутри котла должна выполняться квалифицированным и сертифицированным специалистом.

- До начала любой операции убедиться, что электрическое питание котла отсоединено.
- Электрические подключения должны быть выполнены квалифицированным специалистом при отключенном электропитании.
- Электрические подключения должны соответствовать действующим стандартам.
- Заземление должно соответствовать действующим нормам и правилам.
- Цепь электрического питания оборудования должна содержать однополюсный выключатель с зазором между контактами в открытом положении более 3 мм. При помощи предохранителя на 6 А защитить подключение к электрической сети.
- Ни в коем случае не прокладывать в одном и том же кабельном канале или кабеле-проводе кабели датчиков(низковольтные) и силовые кабели 230 В. Кроме того, выдерживать расстояние не менее 10 см между низковольтными кабелями и силовыми кабелями 230 В.

Электрическое подключение: 230 В, 50 Гц

(L) : Фаза (коричневый)
(N) : Нейтраль (небесно-голубой)
 : Земля (жёлто-зеленый)

Разъемы 1 - 2 : Подключение термостата комнатной температуры.

Предохранители 2A.

MS 24 (FF), MS 24 MI (FF)

MS 24 BIC (FF)

Доступ к клеммной колодке: Отключить электропитание котла.

1. Отвернуть 1/2 крепежных винта на панели управления. Повернуть панель управления.
2. Открыть крышку (1)  для доступа к клеммной колодке  электрических подключений (2).

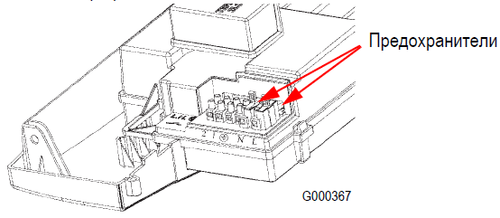

Предохранители:

Быстродействующие предохранители типа 2 встроены в клеммную колодку питания. Вынуть держатель предохранителя для его проверки.

Проверки:

• Проверить полярность на зажимах: фаза (L), ноль (N) и заземление
• Проверить, что разность потенциалов между заземлением   и нулём (N) равна 0. В противном случае проверить заземление.
• Проверить электрические подключения к термостату, а также других внешних управляющих устройств.
