Принцип действия

Конденсационный котле C 230 ECO содержит секционный теплообменник из сплава алюминия с кремнием.
Горелка полного предварительного смешения, модуляция мощности от 18 до 100%.
Подключение газа и забор воздуха на горение осуществляется в верхней части котла.

Температура подающей линии регулируется между  20 °C и 90 °C (заводская настройка: 80 °C).

Котел с электронной панелью управления DIEMATIC-m3 обеспечивает:
-  программирование и управление котлом в зависимости от наружной температуры и от комнатной температуры, если подключен диалоговый модуль (доп. оборудование).

- управление каскадом котлов до 10 шт.

Панель управления K3 устанавливается на ведомых котлах, только совместно с ведущим котлом с  панелью DIEMATICm3 в рамках каскадных установок.

Мощность котла регулируется в зависимости от регулировок и температуры воды измеренной датчиком температуры.
Котел модулирует с дельтой  T - 30 K между датчиком подающей и датчиком обратной линии.

Начиная от дельты 30 К  котёл уменьшает свою мощность путем модуляции, и отключается, если дельта превышает 40 К.

Управление отоплением обеспечивается путем воздействия системы регулирования на горелку, насосы и, в случае необходимости, на смеситель или смесители.

При наличии запроса на тепло вентилятор выполняет продувку.

Вентилятор всасывает воздух для горения, который оптимальным образом будет смешан с газом в трубе Вентури.

Однородная смесь газ/воздух подается вентилятором к горелке.

Смесь воспламеняется комбинированным запальным электродом/датчиком ионизации, который также обеспечивает контроль пламени.

Когда температура продуктов сгорания ниже точки росы (около 55 °С - температура, начиная с которой водяной пар в продуктах сгорания начинает конденсироваться), водяной пар в продуктах сгорания будет конденсироваться в нижней части теплообменника. Теплота, выделяющаяся в процессе конденсации (так называемая скрытая теплота или же теплота конденсации) также передается воде центрального отопления. Вода, которая образуется при конденсации, отводится через сифон. Продукты сгорания проходят через сборник конденсата и удаляются через отвод продуктов сгорания.

Котёл может быть дополнен второй обратной трубой (доп. оборудование - ед. поставки GR5).

Функция "защита от замораживания установки" активна для любого режима работы. Она включается в том случае, если значение наружной температуры достигает предельного значения, установленного на +3°C.

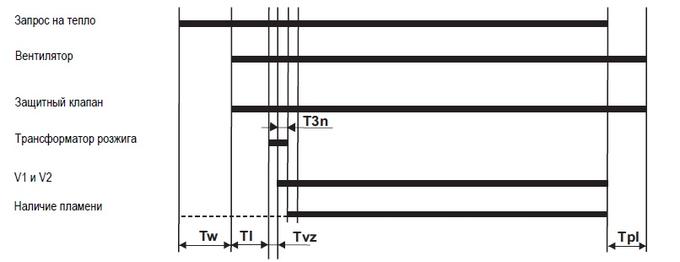

• Цикл нормальной работы

Tl Время продувки (20 с)
Ts Защитное время (3.5 с)
Tpl Время постоперационной продувки (20 с)
Tvz Время предварительного розжига
Tw Время ожидания (После термостатического запроса - примерно 20 с)
T3n Время розжига

• Цикл работы с блокировкой (запуск без сигнала о пламени)

Программный блок выполняет 5 попыток розжига.

Если розжиг был неудачным, то программный блок переходит в ОШ.РОЗЖИГА  (14).

Минимальный ток ионизации: 1мкА

Tl Время продувки (20 с)
Ts Защитное время (3.5 с)
Tpl Время постоперационной продувки (20 с)
Tvz Время предварительного розжига
Tw Время ожидания (После термостатического запроса - примерно 20 с)
T3n Время розжига

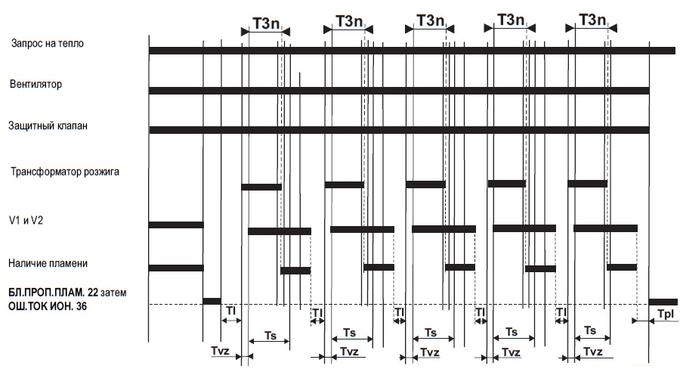

• Пропадание пламени во время работы

После пропадания сигнала программный блок в течение 10 секунд переходит в  БЛ.ПРОП.ПЛАМ (22)

Если программный блок обнаруживает 5 пропаданий пламени, то он переходит в режим блокировки с сообщением  ОШ.ТОК ИОН. (36).

Если программный блок не обнаруживает пропадание пламени за 24 часов после последнего пропадания, то счетчик сбрасывается на 0.
