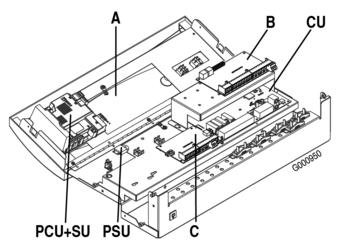

A : Плата дисплея DIEMATIC-m3 + доп. инфо

B : Плата датчиков + доп. инфо

C : Плата реле DIEMATIC-m3 + доп. инфо

UC (ЦП) : центральная плата  + доп. инфо

PCU : Плата управления работой (Primary Control Unit) + доп. инфо

SU : Плата безопасности (Safety Unit) + доп. инфо

PSU : Ключ хранение параметров котла (Parameter Storage Unit) + доп. инфо

 Смотри также:  Электрическая схема  C230

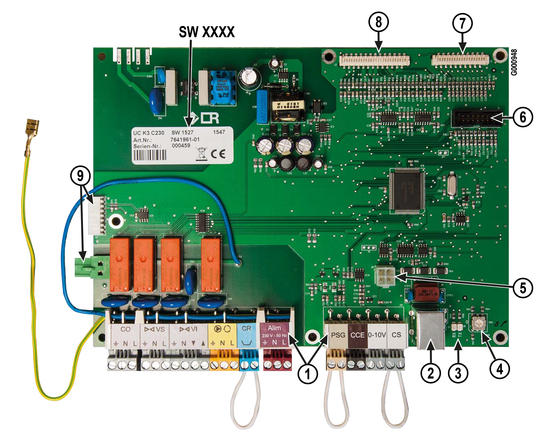

Центральная плата UC (ЦП):

1. Клеммы для подключения
   Alim... : электропитание 230В
   ...
2. Разъём MiniDin подключение кабеля BUS (каскад )
3. Светодиодный индикатор работы шины BUS (каскад ) :
   RX : получение данных (мигание)
   TX : передача данных (мигание)
4. Кодовое колесико (каскад: присвоение № котла,  0 = ведущий, ... + доп. инфо )
5. J8 = связь с  PCU
6. Разъём для программатора
7. Связь с платой дисплея
8. Связь с платой датчиков
9. Подключение к плате реле

SW XXXX = Версия программы

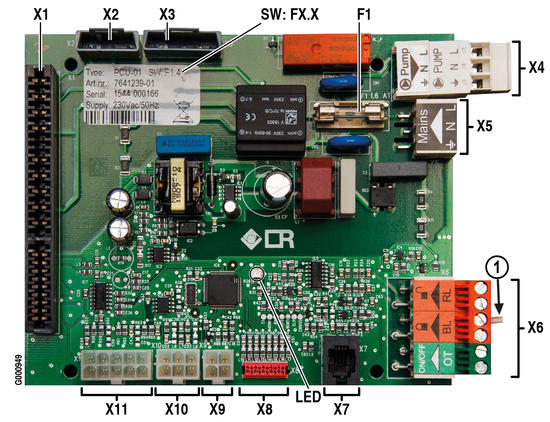

Плата PCU :

1. К разъемам J8 платы ЦП (UC)

F1 : Предохранитель 1.6 AT

LED : Светодиод
• LED горит: электронная плата запитана - нормальная работа
• LED погашен: нет питания на электронной плате или плата неисправна
• LED мигает: плата обнаружила ошибку или плата неисправна

SW: X.X : версия программы платы PCU

X1 : Место установки платы SU
X2 : К трансформатору розжиг/датчику ионизации
X3 : К газовому блоку  (питание блока: серый провод V1 и черный провод V2)
X4 : Насос
X5 : Электропитание 230В
X6 : Клеммы для подключения
X7 : Клеммы для подключения Recom
X8 : Не используется
X9 : Связь с  J8 платы  ЦП (UC)
X10 : Связь с вентилятором
X11 : Связь с датчиками (датчик подающей линии, датчик обратной линии и датчик теплообменника ) и связь с PSU

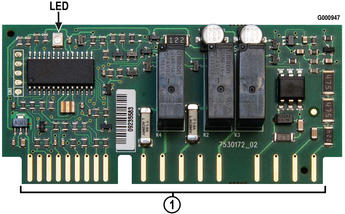

Плата SU :

1. Подсоединение с PCU

LED : Светодиод

• LED горит: электронная плата запитана - нормальная работа
• LED погашен: нет питания на электронной плате или плата неисправна
• LED мигает: плата обнаружила ошибку или плата неисправна

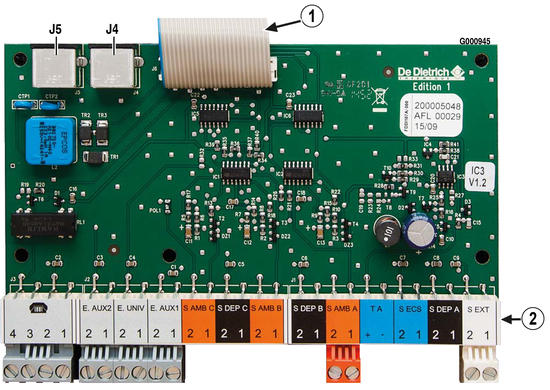

Плата датчиков:

1. Связь с платой дисплея
2. Клеммная колодка для подключения датчиков

 J4 и J5 : не используются - ничего не подключать.

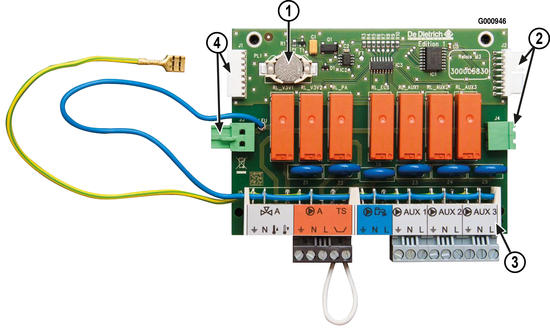

Плата Реле:

1. Резервный аккумулятор время/дата
2. К плате ЦП (UC)
3. Клеммная колодка
4. К дополнительной плате ед. поставки FM48 (плата смесительного контура)
