NP006 = 0  : Управление классическим каскадом

Если NP006 установлен на 0, котел добавляется или удаляется из каскада каждые 4 минуты (4 минуты = NP009, деленное на 2).

Если градиент ΔT< 6K за 4 мин и T° фактическая < T° заданная -3K (NP002) = Добавление дополнительного котла

Отключение котла происходит, когда температура общей прямой линии поднимается выше заданной +3 °C (NP001).

_^G001136

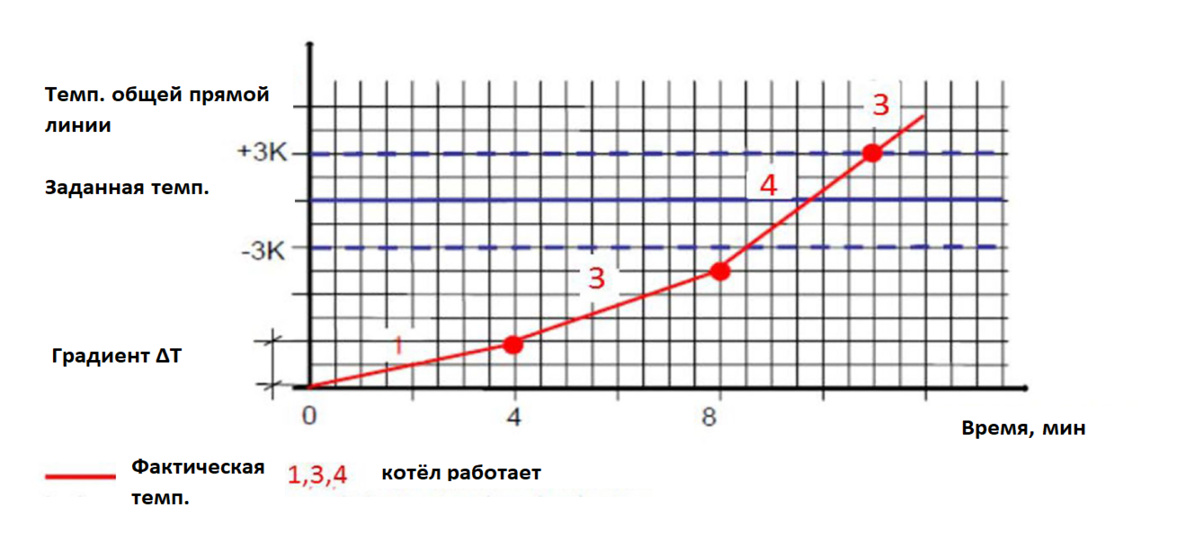

1 котел добавляется или удаляется каждый 4 минуты.

Включение первого котла, если T° фактическая < T° заданная -3K

Если градиент ΔT< 6 K за 4 минуты и T° фактическая < T° заданная -3K

=> добавление дополнительного котла.

G001137

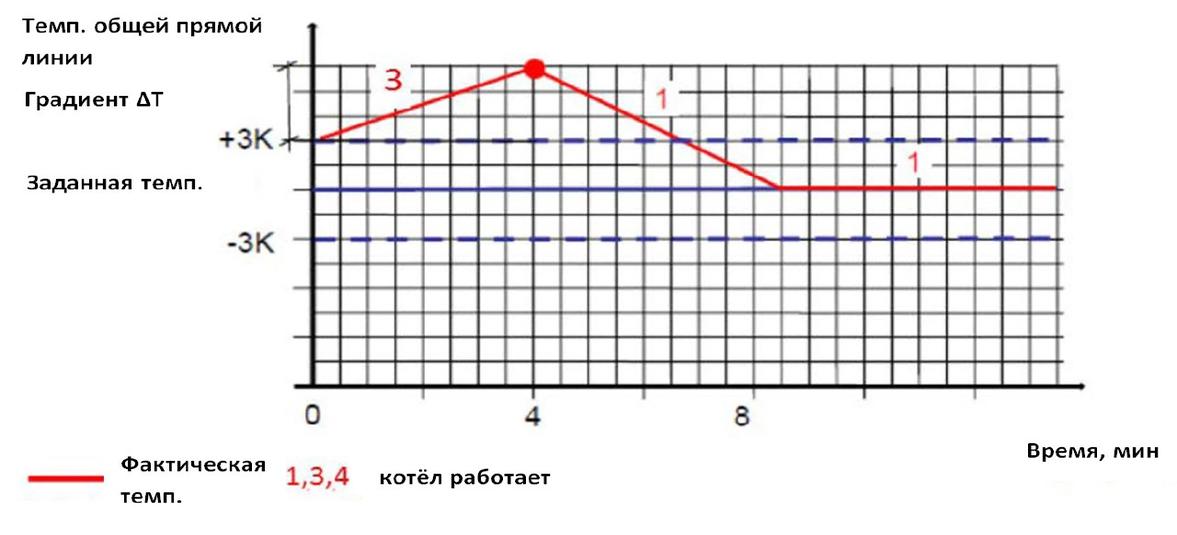

1 котел добавляется или удаляется каждый 4 минуты.

Включение первого котла, если T° фактическая < T° заданная -3K

Если сокращение градиента ΔT< 6 K за 4 минуты и T° фактическая < T° заданная +3K

=> останов одного котла.

NP006 = 1  : Логика параллельного каскада

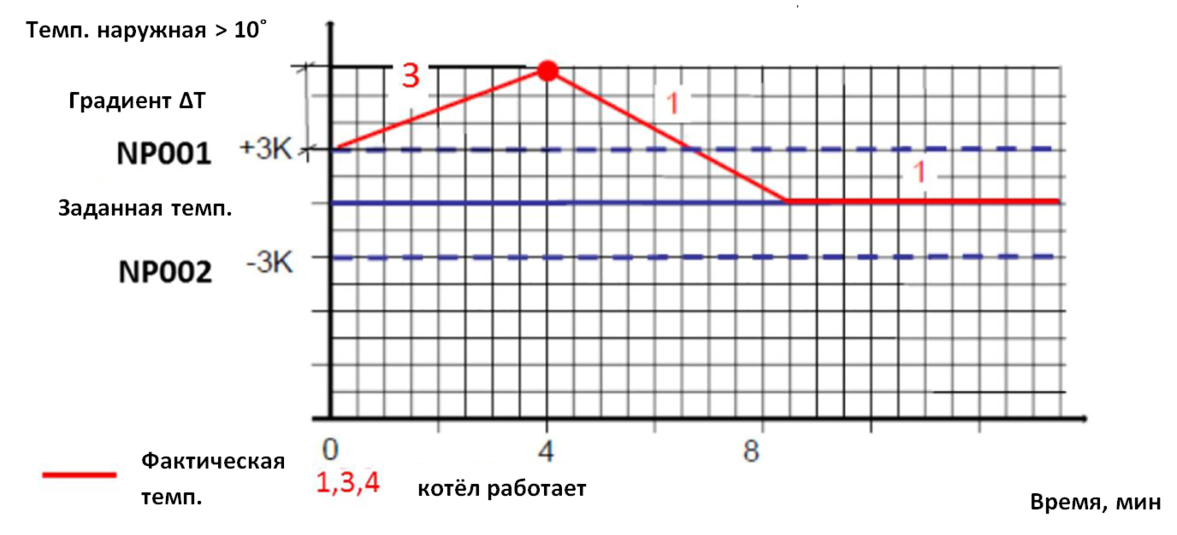

Если NP006 установлен на 1 и если T°наруж < Каск. параллельный (по заводским настройкам = 10° NP007) все котлы включаются одновременно.

Отключение котла происходит, когда температура общей прямой линии поднимается выше заданной +3 °C (NP001).

Каждые 4 минуты (NP009, деленное на 2), если температура общей подающей линии не упала более чем на 6 °C и если она по-прежнему на 3 °C выше заданной, то один котел отключают от каскада.

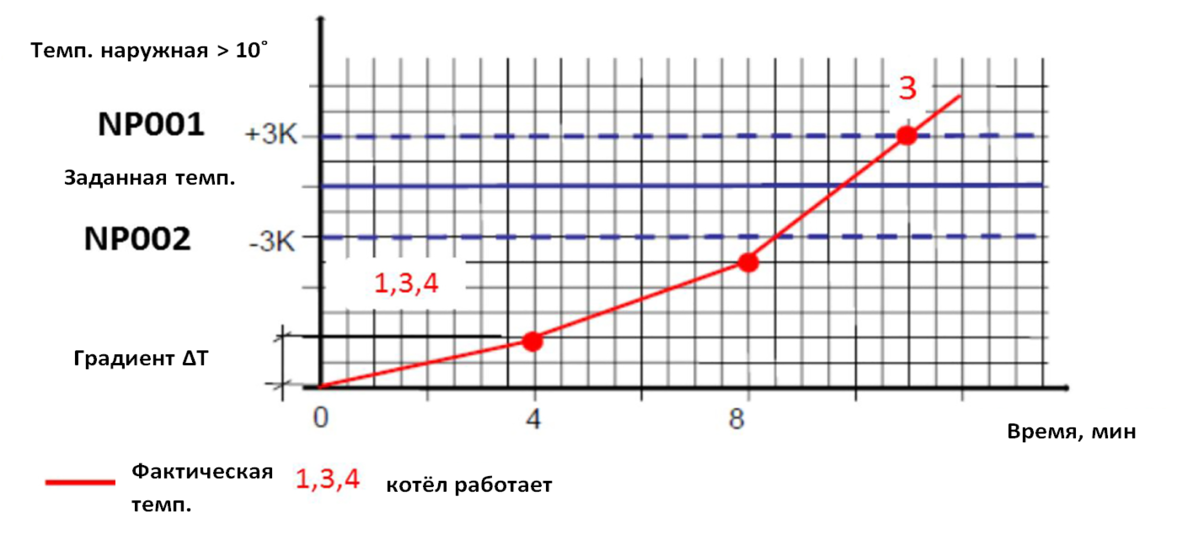

 Все 3 котла включаются одновременно:
