Ширина диапазона для трехходовых смесителей

CP030 > CP034

Этот изменяемый параметр может быть увеличен, если используется быстродействующий привод, и уменьшен, если используемый привод слишком медленный (электромеханический смеситель : от 2 до 4 мин; электротермический смеситель : 16 мин).

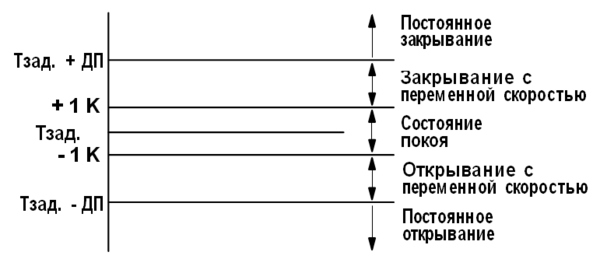

Управление трехходовым смесителем осуществляется благодаря 3-позиционному воздействию, которое осуществляет открывание, закрывание или неподвижное состояние смесителя (в диапазоне ±1° K от заданного значения).

Tcons = заданная температура (рассчитывается с помощью регулирования)

LB = ширина диапазона (запрограммировано на уровне установки)

Tmes = температура воды, измеренная после клапана.

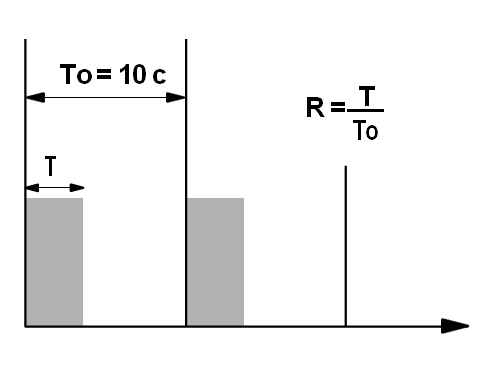

Изменение скорости привода достигается благодаря широтно-импульсной модуляции питающего напряжения привода. Эта модуляция пропорциональна разнице измеренной и заданной температуры. Привод запитывается прямоугольным импульсом с переменной шириной (R) и с периодом 10 секунд.

Знак разницы Tmes –Tcons определяет направление вращения привода:

Tmes - Tcons > 0 закрывание

Tmes - Tcons < 0 открывание

Примечания:

Время работы привода не может быть меньше 1 секунды - поэтому, если : R < 0,1 (10 %), то привод останавливается.

Время останова привода не может быть меньше 1 секунды - поэтому, если R > 0,9 (90 %), то привод работает постоянно.
