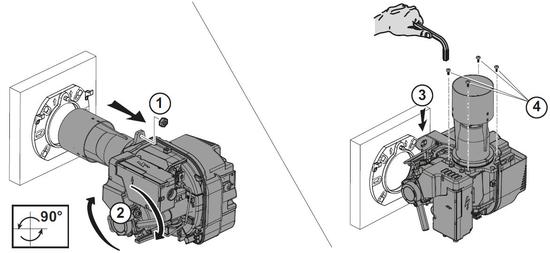

Положение для технического обслуживания :

1. Снять гайку на фланце для демонтажа горелки.

2. Повернуть горелку

3. Установить горелку в положение для технического обслуживания.

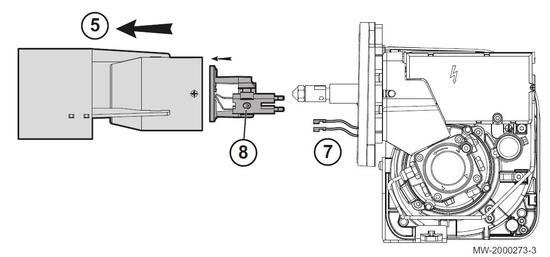

4. Полностью отвинтить 4 винта, фиксирующие жаровую трубу (шестигранный ключ для винтов с внутренним шестигранником 4 мм).

5. Снять жаровую трубу.

6. Очистить внутреннюю часть жаровой трубы с помощью чистящего средства для котлов.

7. Отсоединить провода электродов розжига.

8. Отвинтить винт (шестигранный ключ для винтов с внутренним шестигранником 4).

9. Снять дефлектор. Не удалять блок электрода.

10. Очистить дефлектор с помощью чистящего средства для котлов. Не допустить повреждения электродов.

 Замена форсунки

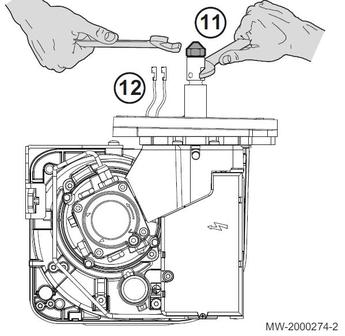

11-12. Если необходимо - заменить форсунку (ключ 16 и 17 мм).

Форсунка

Установить дефлектор на место.

Подключить провода электродов розжига.

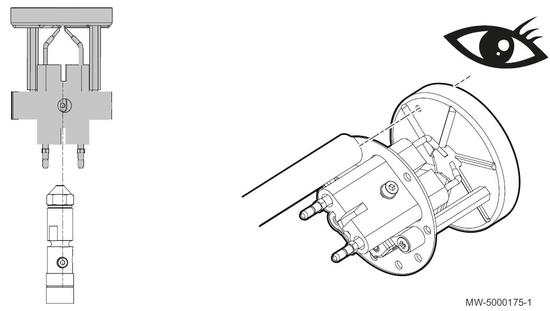

Расположение головки воспламенения на штоке форсунки

Выравнивание головки воспламенения

Провести визуальную проверку, чтобы убедиться в правильности выравнивания головки воспламенения по отношению к фотоэлементу определения пламени.

 Фотоэлемент определения пламени выровнен по отношению к отверстию в дефлекторе.

Установить на место жаровую трубу.

Установить на место 4 винта (шестигранный ключ для винтов с внутренним шестигранником 4).

Проверить и при необходимости изменить положение электродов розжига и  параметры сгорания горелки.

СМ :  регулировка горелки

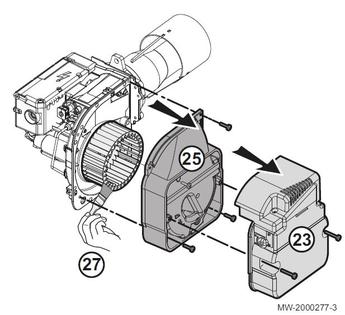

Чистка вентилятора:

Снять блок забора воздуха. Отвинтить 4 винта в блоке забора воздуха (шестигранный ключ для винтов с внутренним шестигранником 4).

Вынуть приемную коробку. Отвинтить 4 винта в приемной коробке (шестигранный ключ для винтов с внутренним шестигранником 4).

Почистить вентилятор и внутреннюю часть приемной коробки с помощью подходящей щетки и сжатого воздуха.

Проверить и при необходимости изменить настройки воздушной заслонки, воздушного диска и расхода воздуха см:   регулировки горелки
