Регулировки горелки EFU, EFU C

Настройка сгорания топлива (заводские настройки) :

Модель котла  EFU 22 EFU 29 EFU C 19  EFU C 24  EFU C 32
Мощность горелки  кВт 24 32 19 24 32
Давление топлива MПа (бар)  1,23 (12,3)  1,33 (13,3)  1,38 (13,8)  1,23 (12,3)  1,33 (13,3)
CO2  (% объема)  12,5 12,5 12,5 12,5 12,5
Давление воздуха на головке  мбар  1,8 1,7 2,7 2,9 3,4

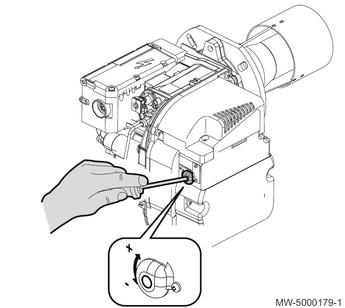

Регулировка воздушной заслонки :

MW-5000179
Модель котла EFU 22 EFU 29 EFU C 19  EFU C 24  EFU C 32
Регулировка воздушной заслонки 2,75 4,75 2 2,75 4,75
Диск воздушной зслонки* (EFU C 19)  -  - C  -  -

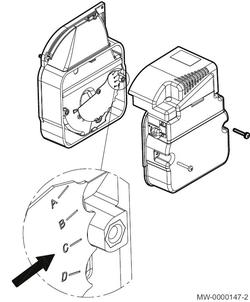

* Регулировка диска воздушной заслонки : только  EFU C 19 :



MW-0000147

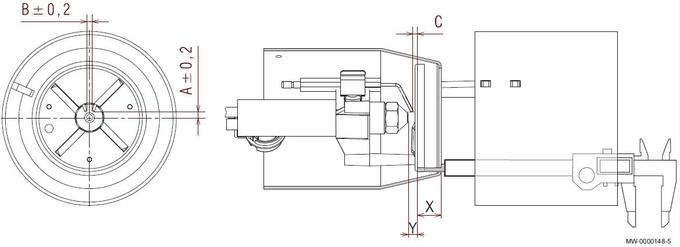

Положение запальных электродов :

Проверка положения электродов, зазор между электродами должен быть равен значениям указанным ниже

MW-0000148
Модель котла EFU 22 EFU 29 EFU C 19  EFU C 24  EFU C 32
A  мм  4,6 4,6 4,5 4,5 4,5
B  мм  3 3 3 3 3
C  мм  2 - 2,5  2 - 2,5  2 - 2,5  2 - 2,5  2 - 2,5
X** мм 15 19,5 12 15 19,5
Y  мм  5 5 5 5 5

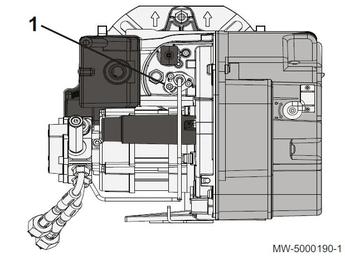

  ** При необходимости изменить размер X при помощи винта 1 :

MW-5000190

Форсунка

Модель котла EFU 22 EFU 29 EFU C 19  EFU C 24  EFU C 32
Форсунка Danfoss GPH / Угол 0,50 / 80° S 0,60 / 80° S 0,40 / 60° S 0,50 / 80° S 0,60 / 80° S

СМ :    Положение горелки при техническом обслуживании
