Этот датчик измеряет давление воды в установке.

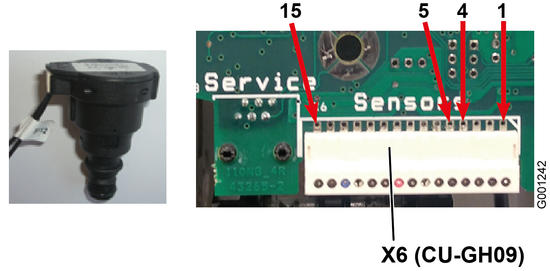

Измерение производить на разъеме X6 электронной платыCU-GH09 :

• Клеммы 4 - 5 : 5 В DC, питание датчика давления

• Клеммы 5 - 15 : напряжение в зависимости от давления (см. график ниже)

  - Если измеренное напряжение не соответствует фактическому давлению (см. график ниже), датчик давления неисправен.
  - Если отображаемое давление ошибочно по отношению к измеренному напряжению, карта CU-GH09 неисправна.
  - Измеренное давление должно соответствовать отображаемому на дисплее (параметр AM019 меню Информация).

  Внимание : следующие компоненты котла находятся под напряжением 230 V :
вентилятор, циркуляционный насос, газовый клапан, 3-х ходовой клапан, кабель питания и большинство компонентов панели управления.
