Датчик расхода измеряет расход горячей санитарно-технической воды.

Измерение на разъеме X10 электронной платы CU-GH09 :

  Внимание : следующие компоненты котла находятся под напряжением 230 V :
вентилятор, циркуляционный насос, газовый клапан, 3-х ходовой клапан, кабель питания и большинство компонентов панели управления.

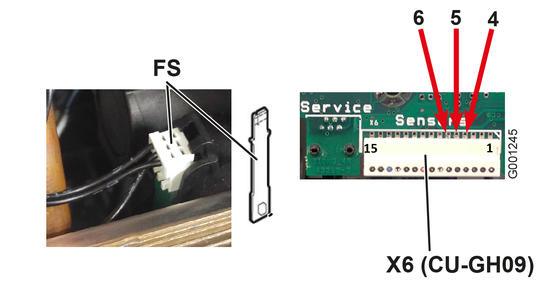

• Питание : Измерить на клеммах 4 и 5  разъема X6 электронной платы CU-GH09 : 5 В DC (питание датчика расхода)
• Открыть кран горячей воды

  • Измерить напряжение переменного тока (AC) на клеммах 5 - 6 разъема X6 электронной платы CU-GH09 :

    Если Q = 0 л/мин,  напряжение на клеммах 5 - 6 = 0 В AC
    Если Q ≥ 8,5 0 л/мин, напряжение на клеммах 5 - 6 = 1 В AC

  • Измерить частоту между клеммами 4 и 6

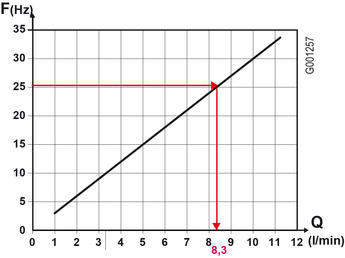

    См. диаграмму ниже которая показывает расход соответствующей измеренной частоте.
    Пример : 26 Hz соответствует расходу 8,3 литров/мин.
  • Если измеренный расход не соответствует действительному расходу, датчик расхода неисправен.
