Отключить электропитание перед началом работы.

• Отсоединить датчик
• Измерить значение сопротивления и проверить его в зависимости от температуры по таблице ниже
• Подсоединить датчик, если значение совпадает, в противном случае, заменить датчик.
• Выполнить правильное подключение датчика.

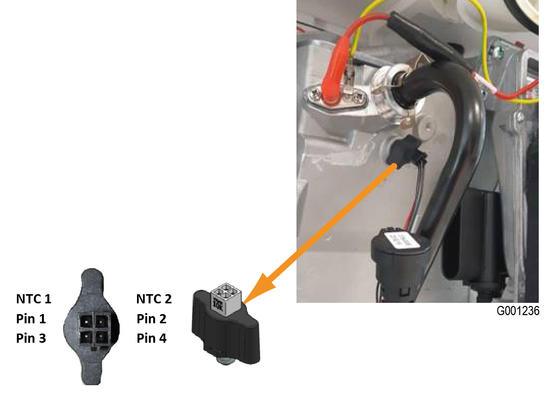

Двойной датчик температуры подающей линии / STB -арт. 7623837 :

(NTC 10 кОм при 25°C)

Температура	Сопротивление  NTC1 / NTC2
-20 °C	98932 Ом
-10 °C	58879 Ом
0 °C	36129 Ом
10 °C	22804 Ом
20 °C	14773 Ом
25 °C	10000 Ом
30 °C	9804 Ом
40 °C	6652 Ом
50 °C	4607 Ом
60 °C	3252 Ом
70 °C	2337 Ом
80 °C	1707 Ом
90 °C	1266 Ом
100 °C	952 Ом
110 °C	726 Ом

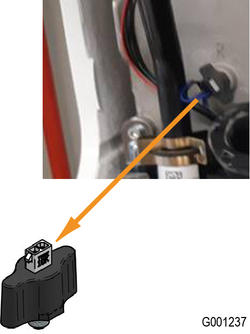

Датчик температуры обратной линии (арт. 7623837), Датчик подающей линии B/C (VF60) :

(NTC 10 kΩ при 25°C)

Температура	Сопротивление
0 °C	32014 Ом
10 °C	19691 Ом
20 °C	12474 Ом
25 °C	10000 Ом
30 °C	8080 Ом
40 °C	5372 Ом
50 °C	3661 Ом
60 °C	2535 Ом
70 °C	1794 Ом
80 °C	1290 Ом
90 °C	941 Ом

Датчик наружной температуры AF60

Температура	Сопротивление
-20 °C	2392 Ом
-16 °C	2088 Ом
-12 °C	1811 Ом
-8 °C	1562 Ом
-4 °C	1342 Ом
0 °C	1149 Ом
4 °C	984 Ом
8 °C	842 Ом
12	720 Ом
16 °C	616 Ом
20 °C	528 Ом
24 °C	454 Ом

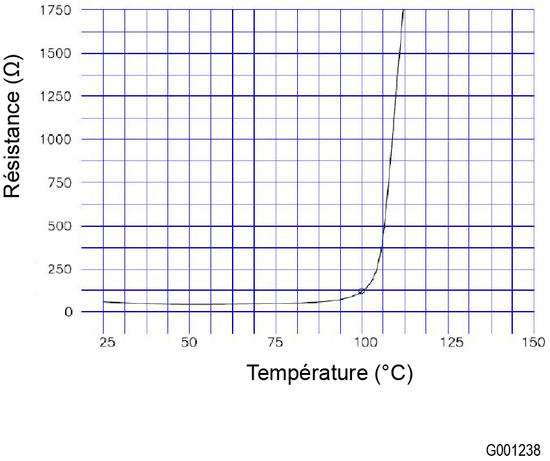

Датчик температуры уходящих газов (доп. оборудование HR71)

Датчик ГВС : NTC 12 KΩ

Температура, ˚C	Сопротивление, Ω
-20	98930
-10	58880
0	36130
10	22800
20	14770
30	9800
40	6650
50	4610
60	3250
70	2340
80	1710
90	1270
