Принципиальная схема AMC 15 - 25

1 Теплообменник (центральное отопление)
2 Подающая труба контура отопления (первичный контур)
3 Подающая труба контура отопления (вторичный контур)
4 Обратная труба контура отопления (вторичный контур)
5 Обратная труба контура отопления (первичный контур)
6 Трехходовой клапан
7 Циркуляционный насос (центральное отопление)
8 Расширительный бак

Принципиальная схема AMC 35

1 Теплообменник (центральное отопление)
2 Подающая труба контура отопления (первичный контур)
3 Подающая труба контура отопления (вторичный контур)
4 Обратная труба контура отопления (вторичный контур)
5 Обратная труба контура отопления (первичный контур)
6 Трехходовой клапан
7 Циркуляционный насос (центральное отопление)

Принципиальная схема AMC 25/28 MI

1 Теплообменник (центральное отопление)
2 Гидроблок
3 Пластинчатый теплообменник (ГВС)
4 Подающая линия контура центрального отопления
5 Выход горячей санитарно-технической воды
6 Вход горячей санитарно-технической воды
7 Обратная линия контура центрального отопления
8 Трехходовой клапан
9 Циркуляционный насос (центральное отопление)
10 Расширительный бак

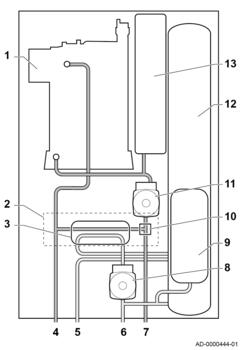

Принципиальная схема AMC 25/28 BIC

1 Теплообменник (центральное отопление)
2 Гидроблок
3 Пластинчатый теплообменник (ГВС)
4 Подающая линия контура центрального отопления
5 Выход горячей санитарно-технической воды
6 Вход холодной санитарно-технической воды
7 Обратная линия контура центрального отопления
8 Циркуляционный насос (ГВС)
9 Расширительный бак (ГВС)
10 Трехходовой клапан
11 Циркуляционный насос (центральное отопление)
12 Бак водонагревателя
13 Расширительный бак (центральное отопление)

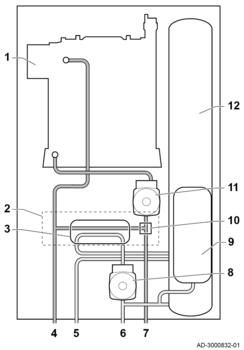

Принципиальная схема AMC 25/39 BIC

1 Теплообменник (центральное отопление)
2 Гидроблок
3 Пластинчатый теплообменник (ГВС)
4 Подающая линия контура центрального отопления
5 Выход горячей санитарно-технической воды
6 Вход холодной санитарно-технической воды
7 Обратная линия контура центрального отопления
8 Циркуляционный насос (ГВС)
9 Расширительный бак (ГВС)
10 Трехходовой клапан
11 Циркуляционный насос (центральное отопление)
12 Бак водонагревателя
