Газовый тракт

На заводе котел преднастроен на работу с природным газом, тип H (G20). Для работы с другим типом газа, смотреть : Перевод на другой тип газа

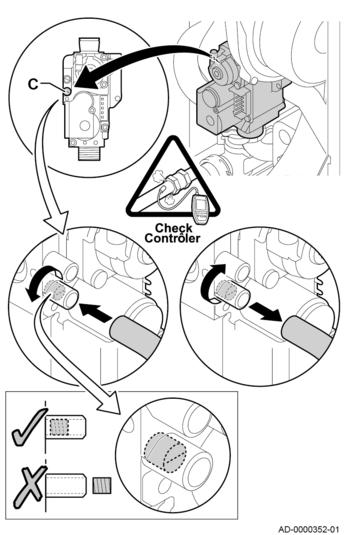

Рис. 1 Отвод для измерения входного давления газа

Внимание : убедитесь, что котел отключен от электропитания!
- Открыть главный газовый кран.
- Ослабить на четверть оборота два винта, расположенные под передней панелью. Снять её.
- Откинуть панель управления на себя, открыв крепежные защелки по бокам.
- Проверить давление подачи газа на измерительном отводе С газового блока (см. рис. 1).
- Проверьте герметичность газовых соединений в котле после газового клапана.
- Проверьте герметичность газопровода, включая газовые краны. Испытательное давление не должно превышать 60 мбар.
- Удалить воздух из трубопровода подачи газа, отвернув измерительный отвод С на газовом клапане. Завернуть отвод для измерения, когда произведена достаточная продувка трубопровода
- Проверьте герметичность газовых соединений в котле.

Гидравлический контур

- проверить герметичность
- давление воды в установке должно быть в диапазоне от 1,5 до 2 бар.
Давление воды в установке отображается на дисплее котла.
Смотреть: Заполнение установки

- Проверить сифон отвода конденсата - он должен быть заполнен водой до отметки чистой воды. Подробнее

Контур дымовых газов и забора воздуха

- Проверить состояние и герметичность контура дымоудаления и забора воздуха.
- Проверить, что соблюдена максимальная длина (Lmax) контура дымоудаления и забора воздуха. Подробнее

Электрические подключения

- Проверить электрические подключения.
