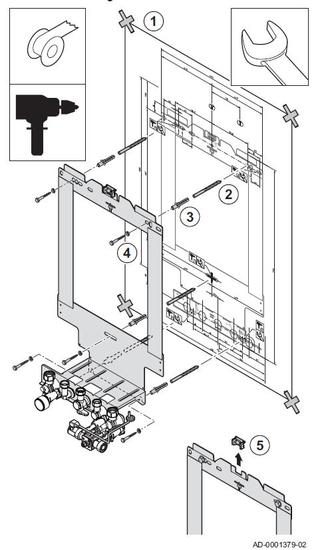

Установка монтажной рамы

1. Присоединить монтажный шаблон при помощи клейкой ленты: убедиться что он идеально горизонтален.

2. Просверлить 3 отверстия ø 10 мм.

3. Вставить дюбеля.

4. Закрепить монтажную раму на стене при помощи винтов ø 8 мм.

5. Снять уровень с монтажной рамы.

Закрыть крышкой отверстия для дымоудаления и забора воздуха, для защиты котла от пыли и грязи.
Снимать эту крышку только для выполнения необходимых подключений.

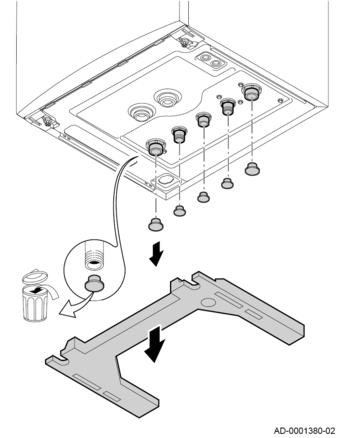

Снятие защиты котла и установка прокладок

Снять нижнюю защиту и пылезащитные колпачки, установленные на гидравлических входах и выходах котла.

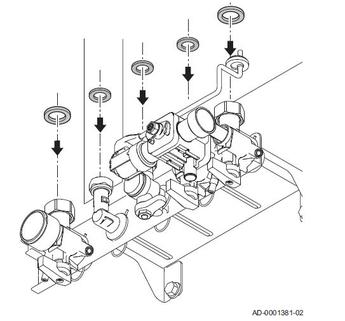

Установить фибровые прокладки на каждое подсоединение пластины с кранами.

Установка котла

- установить котел над монтажной рамой до входа в упор и затем опустить его.

- затянуть гайки на кранах монтажной рамы.
