Котел поставляется с подключенным трехпроводным кабелем питания (длина 1,5 м).

Котёл работает с электропитанием 230 В переменного тока/50 Гц с фазой/ нулём/ землёй.

Котёл не чувствителен к изменению фазы (не фазозависимый).

Кабель электропитания подключен к разъёму X01 панели управления.

Предохранитель F1 = 2,5 AT расположен на электронной плате CU-GH08.

Запасной плавкий предохранитель находится на крышке панели управления.

Доступ к разъёмам на платах:

Панель управления содержит стандартную электронную плату CB-03 с разъёмом X1: К этой плате можно подключить различные термостаты и регуляторы.

Подключения:
1. Открыть крышку, нажав на зажим сбоку.
2. Пропустить кабели регулятора или термостата через круглые кабельные вводы справа в основании котла.
3. Проложить соединительный(е) кабель(и) через прилагаемый(е) кабельный(е) канал(ы).
4. Вынуть кабельный(е) зажим(ы) и протянуть кабель(и) снизу.
5. Подключить кабели к соответствующим клеммам платы.
6. Защелкнуть кабельные зажимы.
7. Закрыть крышку панели управления.

См.: Доступ к плате SCB-10

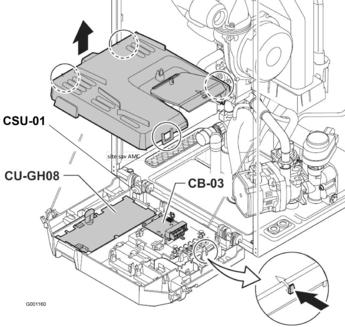

Доступ к платам CU-GH08  / CB-03 / CSU-01:

Подключения:

См. Схема
