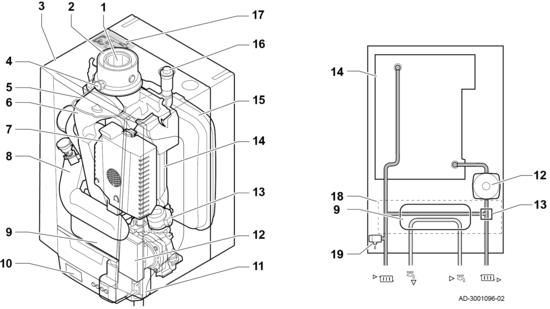

PMC-S 24/28 MI - 30/35 MI - 34/38 MI

1 Отвод дымовых газов
2 Подача воздуха
3 Обшивка/воздухозаборник
4 Отвод для измерения дымовых га
5 Электрод ионизации/розжига
6 Отвод дымовых газов
7 Система газ/воздух с вентилятором, блоком газового клапана и блоком горелки
8 Шумоглушитель забора воздуха
9 Пластинчатый теплообменник (ГВС)
10 Соединительный блок / Панель управления
11 Сифон
12 Циркуляционный насос модулирующий с индексом энергоэффективности EEI < 0,23 Подробнее
13 Трехходовой клапан
14 Теплообменник (ЦО) из сплава алюминий/кремний
15 Расширительный бак
16 Автоматический воздухоотводчик
17 Идентификационная табличка Подробнее
18 Гидроблок
19 Предохранительный клапан 3 бар

 Подающая труба контура отопления (первичный контур)

Выход горячей санитарно-технической воды

Вход холодной санитарно-технической воды

 Обратная линия контура отопления
