Подключение тип : C_93(X)

Коаксиальный дымоход в котельной и простой в шахте (воздух для горения и дымовые газы движутся в противотоке)

Описание

Отвод дымовых газов и забор воздуха в шахте или канале (см. таблицу ниже для минимально требуемых размеров) :

• Коаксиальный.
• Подача воздуха через существующий канал.
• Отвод дымовых газов через крышу.
• Вход трубопровода подачи воздуха находится в той же зоне давления, куда выходят продукты сгорания.

Авторизованные производители : соединительные элементы и окончание для крыши: Gox Geelen.

Материал должен удовлетворять предъявляемым требованиям, изложенным в соответствующей главе : Требования к материалам дымовых труб

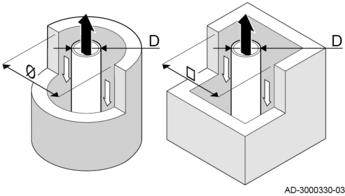

Минимальные размеры шахты или канала C_93(X)

Версия (D)	Без подачи воздуха		С подачей воздуха
Жесткий 60 мм	Ø 110 мм	110 x 110 мм	Ø 120 мм	110 x 110 мм
Жесткий 80 мм	Ø 130 мм	130 x 130 мм	Ø 140 мм	130 x 130 мм
Коаксиальный 60/100 мм	Ø 120 мм	120 x 120 мм	Ø 120 мм	120 x 120 мм
Коаксиальный 80/125 мм	Ø 145 мм	145 x 145 мм	Ø 145 мм	145 x 145 мм

Важно

• Шахта должна соответствовать требованиям к плотности воздуха, изложенным в местных правилах.
• В случае использования труб-вкладышей и/или трубы забора воздуха их следует тщательно очищать.
• Должна быть обеспечена возможность осмотра трубы-вкладыша.

Максимальная длина воздуховода

Важно
При использовании колен максимальная длина (L) должна быть сокращена в соответствии Таблицей эквивалентныз длин.
Для перехода на другой диаметр использовать переходники.

Параллельное подключение (герметичное) C_93x

L : максимальная длина

Таблица максимальных длин L (Lmax) в метрах :

Diamètre(1)	60 mm	70 mm	80 mm	90 мм
PMC-S 24	8 м	24 м(1)	40 м	40 м(1)
PMC-S 34	4 м	16 м(1)	36 м	40 м
PMC-S 24/28 MI	8 м	26 м(1)	40 м	40 м(1)
PMC-S 30/35 MI	4 м	16 м(1)	36 м	40 м
PMC-S 34/39 MI	2 м	14 м(1)	32 м	40 м(1)

 (1) При сохранении максимальной длины можно использовать дополнительные колена 5 x 90º или 10 x 45º (указывается для каждого типа котла и диаметра).
