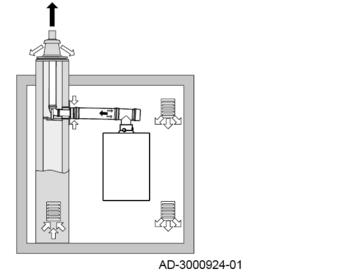

Подключение тип : B23 - B23P

или

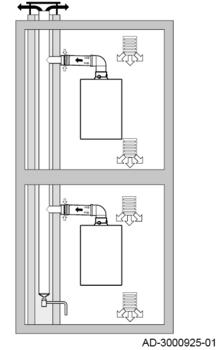

Подключение тип : B33

Описание :

Забор воздуха из помещения

• Без стабилизатора тяги.
• Номинал котла IP снижается до IP20.
• B₂₃ - B_23P : Отвод дымовых газов через крышу.
• B₂₃ - B_23P : Воздух для горения - из места установки.
• B₃₃ : Объединенный отвод дымовых газов через крышу с обеспечением естественной тяги (в обязательном порядке с разрежением в объединенном отводящем трубопроводе).
• B₃₃ : Отвод дымовых газов, смешанных с воздухом, воздух для горения - из места установки (специальная конструкция).

Авторизованные производители : Соединительный материал: Gox Geelen.

Материал должен удовлетворять предъявляемым требованиям, изложенным в соответствующей главе : Требования к материалам дымовых труб

Максимальная длина отвода дымовых газов и трубы подачи воздуха

Важно
При использовании колен максимальная длина (L) должна быть сокращена в соответствии Таблицей эквивалентных длин.
Для перехода на другой диаметр использовать переходники.

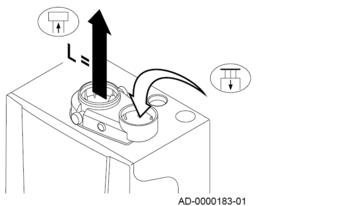

Параллельное подключение

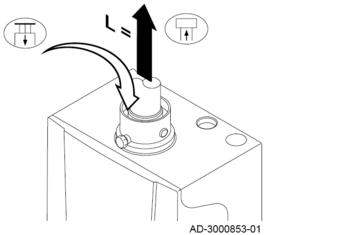

Концентрическое подключение

Подключение отвода дымовых газов

 Подключение подачи воздуха

L : Длина канала отвода дымовых газов до прохода через крышу (Lmax).

Таблица максимальных длин L (Lmax) в метрах :

 (1) При сохранении максимальной длины можно использовать дополнительные колена 5 x 90º или 10 x 45º (указывается для каждого типа котла и диаметра).

Внимание :

• Отверстие для подачи воздуха должно оставаться открытым.
• Помещение, где установлен котел, должно быть оборудовано необходимыми отверстиями для вентиляции. Данные отверстия не должны блокироваться или закрываться.
