Электрические соединения должны быть обязательно выполнены :

• Квалифицированным специалистом*.
• В соответствии с действующими местными и национальными правилами и стандартами.

Внимание: всегда разделять провода датчика(ов) и низковольтных устройств от проводов 230 В, чтобы избежать электромагнитных помех.

За пределами котла: использовать 2 кабелепровода или кабель-канала на расстоянии не менее 10 см.

Доступ к плате CU-GH09 :

• Снять переднюю панель - смотреть : Доступ к компонентам.
• Нажмите на пластиковый зажим крышки, чтобы наклонить его вперед и получить доступ к электронной плате CU-GH09

  Риск поражения электрическим током : Следующие компоненты котла рассчитаны на напряжение 230 В :

• вентилятор
• циркуляционный насос
• блок газового клапана
• трехходовой клапан
• (соединение) кабеля питания
• большинство элементов панели управления.

Электрическое питание

• Котел оснащается трехпроводным сетевым штекером (длина кабеля 1,5 м) с заземлением для подключения к источнику питания  230 В переменного
  тока/50 Гц с системой «фаза/нейтраль/земля».
• Кабель электропитания подключен к разъему X1 платы CU-GH09.
• Запасной плавкий предохранитель 1,6 AT находится в отсеке панели управления.

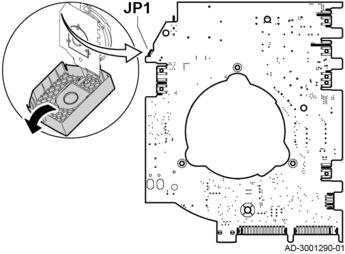

• Если котел требуется подключить к 2-фазному источнику питания, необходимо снять перемычку JP1 в блоке
  управления (под защитной крышкой).

Внимание:

• Если кабели электропитания необходимо заменить, заказывайте изделия компании De Dietrich.
  Кабель электропитания может быть заменен только специалистом компании De Dietrich или с помощью монтажника, сертифицированного компанией De Dietrich .
• Используйте разделительный трансформатор, если параметры электропитания отличаются от приведенных в таблице выше.

*Лицо, прошедшее профессиональное обучение, знание и опыт которого позволяют ему выполнить работу и оценить возможные опасности на базе опыта и знания им соответствующего оборудования.
