Подключение типа : C_43P

Описание :

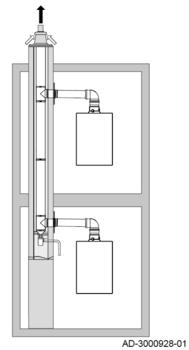

Комбинированная система подачи воздуха и отвода дымовых газов (коллективная система воздух/дымовые газы) с избыточным давлением.
EN 15502-2-1: Всасывание 0,5 мбар из-за зоны пониженного давления

• Коаксиальная (предпочтительно).
• Параллельная (если невозможна коаксиальная).
• Минимально допустимый перепад давлений между подачей воздуха и отводом дымовых газов составляет -200 Па (включая ветровую нагрузку -100 Па).
• Канал должен быть рассчитан на номинальную температуру дымовых газов 25°C.
• Установить слив для конденсата с сифоном в нижней части канала.
• Максимально допустимая рециркуляция составляет 10%.
• Общий отвод должен быть рассчитан на давление не менее 200 Па.
• Окончание для крыши должно быть рассчитано для этой конфигурации и должно обеспечивать тягу в канале.
• Использование стабилизатора тяги не допускается.

Важно : Скорость вентилятора необходимо настроить для данной конфигурации, см. : Настройка скорости вентилятора (конфиг. 3CEp)

Авторизованные производители : Соединительные элементы и окончание для крыши: Gox Geelen.

Материал должен удовлетворять предъявляемым требованиям, изложенным в соответствующей главе : Требование к материалам дымовых труб

Максимальная длина канала, коаксиальное подключение

Важно
При использовании колен максимальная длина (L) должна быть сокращена в соответствии Таблицей эквивалентных длин.
Для перехода на другой диаметр использовать переходники.

 (1) При сохранении максимальной длины можно использовать дополнительные колена 5 x 90º или 10 x 45º (указывается для каждого типа котла и диаметра).
