Описание :

Раздельное подключение воздуха и дымовых газов через переходник на два потока
(забор воздуха забирается снаружи)

• Оборудование с закрытой камерой сгорания.
• Отдельный трубопровод подачи воздуха.
• Отдельный трубопровод отвода дымовых газов.
• Выход в зонах с различным давлением.
• Отверстия для подачи воздуха и отвода дымовых газов не должны располагаться на противоположных стенах.

Авторизованные производители : Соединительные элементы и окончание для крыши: Gox Geelen.

Материал должен удовлетворять предъявляемым требованиям, изложенным в соответствующей главе : Требования к материалам дымовых труб

Максимальная длина отвода дымовых газов и трубы подачи воздуха

Важно
Максимально допустимая разность высоты подачи воздуха и отвода дымовых газов составляет 36 м.

 Подключение отвода дымовых газов

 Подключение подачи воздуха

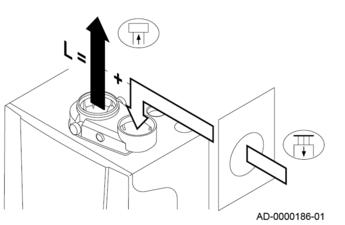

L : общая длина отвода дымовых газов + трубы подачи воздуха.

Таблица с указанием максимальной длины L в метрах:

 (1) При сохранении максимально допустимой длины допускается использовать не более 5 поворотов на 90º или 10 поворотов на 45º (указывается для каждого типа котла и диаметра).
